Vigueta y Bovedilla
Sistema de losa con vigueta de alma abierta o vigueta pretensada y bovedilla de concreto o poliestireno EPS. Suministro, apoyo en cuantificación y entrega directa en obra en Querétaro y el Bajío.
¿Qué es el sistema de vigueta y bovedilla?
El sistema de vigueta y bovedilla es una solución para la construcción de losas de entrepiso y azotea. Está compuesto por viguetas colocadas en un sentido de la losa, bovedillas instaladas entre ellas y una capa de concreto ejecutada en obra conforme al proyecto estructural.
ViguetaLa vigueta es el elemento resistente prefabricado del sistema. Se coloca en el sentido definido por el proyecto y trabaja como parte de la estructura de la losa.
BovedillaLa bovedilla es el elemento aligerante que se coloca entre las viguetas. Su función principal es ocupar el espacio entre ellas y reducir el volumen y peso propio de la losa respecto de una losa completamente maciza.
Capa de concretoUna vez colocados los elementos del sistema, se ejecuta en obra la capa de concreto indicada en el proyecto estructural, junto con el acero y los refuerzos que correspondan.
¿Cuál es la diferencia entre vigueta y bovedilla?
La vigueta y la bovedilla cumplen funciones diferentes dentro de la losa. La vigueta es el elemento resistente prefabricado que forma parte del sistema estructural; la bovedilla es el elemento aligerante que se coloca entre las viguetas. Ambos elementos se complementan para formar el sistema de vigueta y bovedilla.
Beneficios del sistema de vigueta y bovedilla
Elementos prefabricados, listos para suministro directo a tu obra.
Reduce el volumen de concreto colado en obra frente a determinadas soluciones de losa maciza.
Rapidez de colocación de vigueta y bovedilla en obra.
Distintas alternativas de bovedilla: concreto o poliestireno EPS.
Suministro de elementos previamente fabricados, según disponibilidad.
Facilidad para cuantificar el material a partir de tus planos o medidas.
Solución utilizada en losas de entrepiso y azotea.
Entrega en 24 horas en material de línea, sujeta a existencias y ubicación.
Asesoría técnica personalizada con tu plano estructural.
Tipos de vigueta que maneja PREBEC
Vigueta de Alma Abierta
La vigueta de alma abierta, también conocida comercialmente como semivigueta, se utiliza como parte del sistema de losa de vigueta y bovedilla. En PREBEC manejamos opciones P15 y P20. La selección correspondiente debe realizarse conforme al proyecto estructural.
Ver Vigueta de Alma Abierta →
Vigueta Pretensada
La vigueta pretensada es un elemento prefabricado diferente de la vigueta de alma abierta. En PREBEC se maneja en P13 para los sistemas y proyectos en los que corresponda de acuerdo con la especificación estructural.
Ver Vigueta Pretensada →Opciones de vigueta y bovedilla
Vigueta de Alma Abierta + Bovedilla de Concreto
Combina vigueta de alma abierta con bovedilla de concreto para formar el sistema de losa especificado en el proyecto.
Vigueta de Alma Abierta + Bovedilla EPS
Combina vigueta de alma abierta con bovedilla de poliestireno EPS, una alternativa ligera para el elemento aligerante de la losa.
Vigueta Pretensada + Bovedilla de Concreto
Sistema formado por vigueta pretensada y bovedilla de concreto, sujeto a la configuración y especificaciones del proyecto estructural.
Vigueta Pretensada + Bovedilla EPS
Sistema formado por vigueta pretensada y bovedilla de poliestireno EPS, cuando esta combinación corresponde al proyecto estructural.
El tipo de vigueta, bovedilla, peralte, refuerzo y configuración final de la losa deben corresponder al proyecto estructural de cada obra.
Bovedilla de poliestireno o de concreto: ¿cuál elegir?
Bovedilla EPSLa bovedilla de poliestireno EPS es un elemento aligerante de bajo peso, fácil de manipular durante el suministro y colocación. El EPS también aporta propiedades de aislamiento térmico propias del material.
Bovedilla de concretoLa bovedilla de concreto es una alternativa tradicional para conformar el espacio entre viguetas. Tiene mayor peso por pieza que una bovedilla EPS y su manipulación y transporte son diferentes.
| Característica | Bovedilla EPS | Bovedilla de concreto |
|---|---|---|
| Peso de la pieza | Bajo | Mayor |
| Manipulación | Ligera y sencilla de mover | Requiere mayor esfuerzo por pieza |
| Material | Poliestireno expandido | Concreto |
| Aislamiento térmico | El EPS aporta capacidad aislante | No es su característica principal |
| Transporte | Bajo peso y mayor volumen | Mayor peso por pieza |
| Uso | Elemento aligerante entre viguetas | Elemento aligerante entre viguetas |
Ninguna opción es universalmente mejor para todos los proyectos. La selección depende del sistema especificado, peralte, logística de obra y requerimientos del proyecto.
Medidas de vigueta y bovedilla disponibles
Bovedilla de Poliestireno EPS
Medida: 1.22 × 0.63 m
Peraltes disponibles: 15, 20 y 25 cm
¿Cuánta vigueta y bovedilla necesito?
La cantidad de material depende de las dimensiones de la losa, el sentido en el que se colocarán las viguetas, el tipo de bovedilla y la separación correspondiente al sistema. Por eso la cuantificación debe realizarse con las medidas o planos específicos de cada proyecto.
En PREBEC podemos apoyarte con una cuantificación comercial del material a partir de tus medidas o planos. Esta cuantificación es una herramienta de apoyo para preparar el suministro y no sustituye el cálculo, diseño ni responsabilidad estructural del proyecto.
De tus medidas al material en obra
Envíanos tu plano o medidas
Compártenos las dimensiones del área o el plano disponible de tu proyecto.
Identificamos el sistema solicitado
Revisamos el tipo de vigueta, bovedilla y medidas requeridas para preparar la cotización.
Te apoyamos con la cuantificación
Podemos ayudarte a estimar las piezas y longitudes necesarias para el suministro de material.
Preparamos tu cotización
Cotizamos los materiales de acuerdo con las cantidades, medidas y condiciones de entrega.
Entrega en obra
Coordinamos el suministro de acuerdo con disponibilidad, ubicación y condiciones de acceso del proyecto.
La cuantificación comercial de PREBEC no sustituye el cálculo ni las especificaciones del responsable estructural de la obra.
Apuntalamiento provisional
Durante la instalación y el colado de la losa, las viguetas deben contar con apuntalamiento provisional para ayudar a evitar deformaciones, movimientos o daños antes de que el concreto alcance la resistencia necesaria.
Como recomendación general, pueden colocarse líneas de apuntalamiento o madrinas con una separación máxima aproximada de 1.25 m.
Separación máxima aproximada entre líneas de apuntalamiento (madrinas), como referencia general — no aplicable por igual a cualquier losa.
La cantidad y distribución final del apuntalamiento puede variar de acuerdo con el tipo de vigueta, el claro, el peralte de la losa, las cargas presentes durante el colado y las condiciones particulares de cada obra.
En claros largos o condiciones especiales, deberá verificarse el apuntalamiento indicado por el fabricante, el proyecto estructural o el responsable estructural de la obra.
Preguntas frecuentes
¿Cuál es la diferencia entre vigueta y bovedilla?
La vigueta es el elemento resistente prefabricado que forma parte de la estructura del sistema, mientras que la bovedilla es el elemento aligerante colocado entre las viguetas. Los dos elementos cumplen funciones distintas y trabajan juntos para conformar la losa.
¿Qué diferencia hay entre vigueta de alma abierta y vigueta pretensada?
Son dos tipos diferentes de elementos prefabricados para sistemas de losa. Su fabricación, configuración y especificaciones son distintas. En PREBEC manejamos Vigueta de Alma Abierta P15 y P20, y Vigueta Pretensada P13. La elección debe realizarse de acuerdo con el proyecto estructural.
¿Semivigueta y vigueta de alma abierta son lo mismo?
En el mercado es común que se utilice el término «semivigueta» para referirse a la vigueta de alma abierta. En PREBEC presentamos el producto principalmente como Vigueta de Alma Abierta para diferenciarlo claramente de la Vigueta Pretensada.
¿Qué es mejor, bovedilla de concreto o bovedilla de poliestireno?
No existe una opción universalmente mejor. La bovedilla EPS destaca por su bajo peso y facilidad de manipulación, mientras que la bovedilla de concreto es una alternativa tradicional de mayor peso por pieza. La selección debe hacerse de acuerdo con el sistema y necesidades del proyecto.
¿Qué peralte necesito?
El peralte requerido depende del sistema de losa, las dimensiones, cargas, apoyos y especificaciones estructurales de cada proyecto. No debe seleccionarse únicamente con base en una regla general o en el claro de la losa.
¿Cuánta vigueta y bovedilla necesito?
La cantidad depende de las dimensiones de la losa, el sentido de colocación de las viguetas, el tipo de bovedilla y la separación correspondiente al sistema. PREBEC puede apoyar con una cuantificación comercial a partir de planos o medidas.
¿La losa de vigueta y bovedilla necesita apuntalamiento?
Sí. Durante la instalación y el colado se recomienda utilizar apuntalamiento provisional para mantener las viguetas correctamente soportadas mientras el concreto adquiere la resistencia necesaria. Como referencia general, las líneas de apuntalamiento o madrinas pueden colocarse con una separación máxima aproximada de 1.25 m. La cantidad y distribución final puede variar según el tipo de vigueta, el claro, el peralte, las cargas durante el colado y las condiciones de la obra. En claros largos o condiciones especiales deben seguirse las indicaciones del fabricante, del proyecto estructural o del responsable estructural.
¿Se puede combinar vigueta pretensada con bovedilla EPS?
Sí existen sistemas que combinan vigueta pretensada con bovedilla de poliestireno EPS. La compatibilidad, peralte y configuración final deben corresponder a las especificaciones del proyecto estructural.
¿Entregan vigueta y bovedilla directamente en obra?
Sí. PREBEC realiza entregas directamente en obra de acuerdo con ubicación, volumen, disponibilidad de material y condiciones de acceso.
¿Atienden proyectos pequeños?
Sí. Podemos cotizar desde proyectos pequeños hasta suministros de mayor volumen, sujetos a disponibilidad, ubicación y condiciones de entrega.
Proyectos reales con vigueta y bovedilla

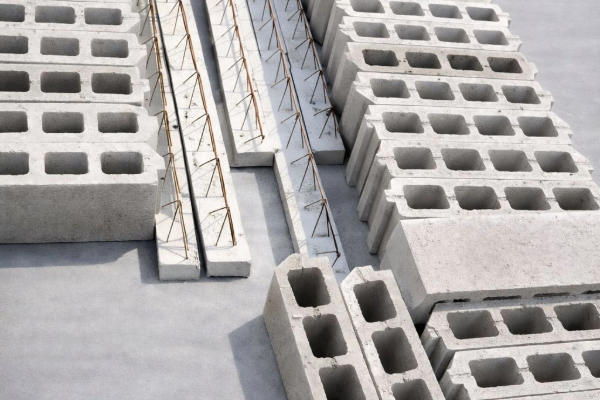

Semivigueta y bovedilla de concreto
Losa armada en obra con vigueta de alma abierta y bovedilla de concreto suministradas por PREBEC.
Ver proyecto →
Semivigueta y bovedilla de poliestireno
Sistema de losa aligerada con vigueta de alma abierta y bovedilla de poliestireno EPS suministradas por PREBEC.
Ver proyecto →Experiencia que respalda cada entrega
PREBEC lleva 5 años suministrando vigueta y bovedilla en Querétaro. El equipo de PREBEC cuenta con más de 8 años de experiencia en la comercialización y suministro de sistemas de vigueta y bovedilla. Contamos con calificación de 5.0 estrellas en Google, respaldada por reseñas reales de clientes.
Certificación de materiales
Nuestra bovedilla de poliestireno utiliza poliestireno expandido conforme a la norma NOM-018-ENER-2011 (Aislantes Térmicos para Edificaciones).
PREBEC suministra sistemas de vigueta y bovedilla en Querétaro y diferentes zonas del Bajío, con entrega directa en obra de acuerdo con disponibilidad, volumen y ubicación del proyecto.
